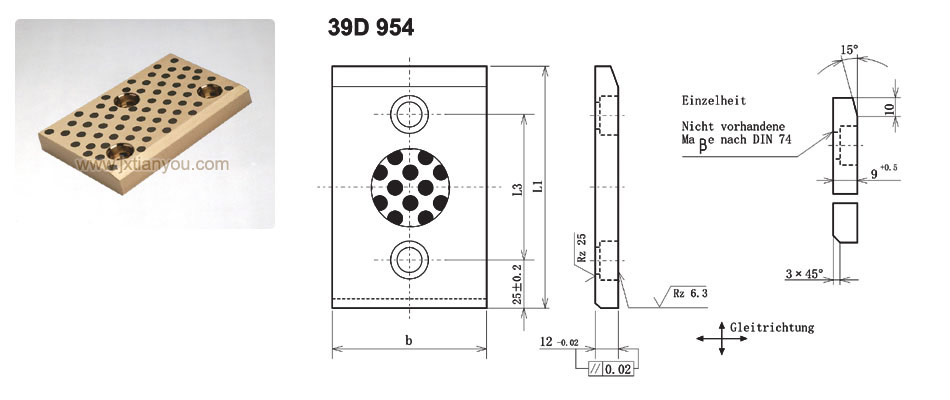

Home > Products > Commonly used guiding device for automobile molds > 39D 954
Unit(mm) | ||||||
AusfÜhrung | b -0.2 |
L1 -0.2 |
L3 ±0.2 |
L4 ±0.2 |
Zyl.Schrb. | |
---|---|---|---|---|---|---|
DIN EN ISO4762(DIN912) | Stk. | |||||
11 | 30 | 80 | 30 | - | M8×25 | 2 |
12 | 100 | 50 | - | |||
13 | 125 | 75 | - | |||
14 | 160 | 110 | - | |||
15 | 200 | 150 | - | |||
16 | 40 | 80 | 30 | - | 2 | |
17 | 100 | 50 | - | |||
18 | 125 | 75 | - | |||
19 | 160 | 110 | - | |||
20 | 200 | 150 | - | |||
21 | 50 | 80 | 30 | - | 2 | |
22 | 100 | 50 | - | |||
23 | 125 | 75 | - | |||
24 | 160 | 110 | - | |||
25 | 200 | 150 | - | |||
36 | 250 | 60 | 80 | 4 | ||
37 | 300 | 80 | 90 | |||
38 | 350 | 100 | 100 | |||
39 | 400 | 120 | 110 | |||
26 | 60 | 80 | 30 | - | 2 | |
27 | 100 | 50 | - | |||
28 | 125 | 75 | - | |||
29 | 160 | 110 | - | |||
30 | 200 | 150 | - | |||
31 | 80 | 80 | 30 | - | 2 | |
32 | 100 | 50 | - | |||
33 | 125 | 75 | - | |||
34 | 160 | 110 | - | |||
35 | 200 | 150 | - |
