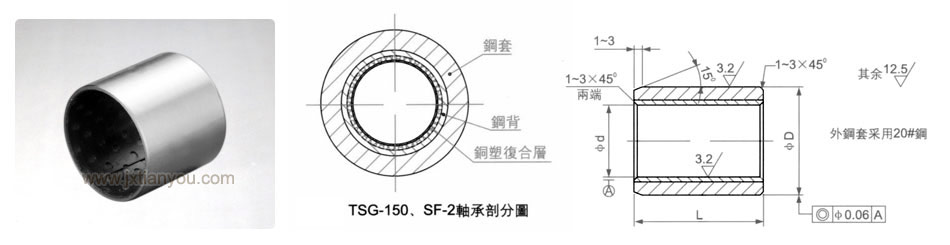

SF-2鋼基銅塑復合材料軸承
SF-2塑料是改性聚甲醛，機械性能比聚四氟乙烯好,，它的承載能力,、耐磨性能都比SF-1大�,？估匣芰﹄m不太好,，但在密閉避光的水工軸承中，也足夠可用二十年以上,。TSG-150是SF-2的改進型,。它的承載能力和耐磨性能比SF-2好得多，適用于承載力更大的軸承,。近年修建的凌津灘,，飛來峽等工程，使用的滾輪軸承就是TSG-150軸承,。
鋼基銅塑復合材料是鋼背上燒結多孔銅球,，再填充塑料而成。兩種不同電位的金屬結合在一起,，一般而言會產生電化學腐蝕。八十年代初,，將其應用于水電工程時,，開始比較擔心，但經過近20年的實踐,，電化學腐蝕現象并不嚴重,，實際上鍍銅、鍍錫等現象在現實生活中比比皆是,。所以電腐蝕不必過份擔心,。
| 型號 | TSG-150 | TS-2 | |
|---|---|---|---|
| 復合層厚度 | 1-1.5 | 0.5-0.8 | |
| 允許磨損深度 | 0.5 | 0.3 | |
| ****承載能力(N/mm2) | 100 | 40 | |
| 摩擦系數 | 時效 | 0.15 | 0.14 |
| 靜（水） | 0.12 | 0.12 | |
| 動 | 0.08 | 0.07 | |
| 外觀 | 允許塑料有少量氣孔 | ||
| Unit(單位)：mm | ||||
| φd(r8) | φd(E9) | 座孔(f7) | 軸徑(f7) | L0-0.5 |
|---|---|---|---|---|
| 100+0.105 +0.051 |
80+0.134 +0.060 |
100+0.035 +0 |
80-0.030 -0.060 |
60≤L≤120 |
| 120+0.108 +0.054 |
100+0.159 +0.072 |
120+0.035 +0 |
100-0.036 -0.071 |
|
| 140+0.126 +0.063 |
120+0.159 +0.072 |
140+0.04 +0 |
120-0.036 -0.071 |
100≤L≤150 |
| 180+0.131 +0.068 |
150+0.185 +0.085 |
180+0.04 +0 |
150-0.043 -0.083 |
100≤L≤200 |
| 220+0.152 +0.080 |
190+0.215 +0.100 |
220+0.046 +0 |
190-0.050 0.096 |
150≤L≤250 |
| 300+0.179 +0.098 |
260+0.240 +0.110 |
300+0.052 +00 |
260-0.056 -0.108 |
150≤L≤300 |
| 360+0.203 +0.114 |
320+0.265 +0.125 |
360+0.057 +0 |
320-0.062 -0.119 |
200≤L≤350 |
| 非標準尺寸按原來加工 | ||||
