TYBH 鑲嵌型固體潤滑滑道
該產品是以高強度銅合金為基體，并在銅合金面上開出排列有序大小適當?shù)目籽�,，再鑲嵌固體潤滑劑而成的軸承,。
這種軸承的優點是使用壽命長，耐磨性能好,，摩擦系數小,，不需要加油潤滑．特別是在低速度高負荷下是有其它軸承不可比擬的特點。
為了滿足顧客的要求,，適應更多的工況場合,，本公司研制了不同基體材料的TYB軸承,，供選用。
該產品廣泛應用在水工機械中的弧門支鉸軸承,，球形關節軸承,，定輪滑動軸承、水輪機導葉輪軸承,、建筑機械,、橋梁、化工,、冶金,、石油、船舶并在各種機械設備中已成為定型產品,。

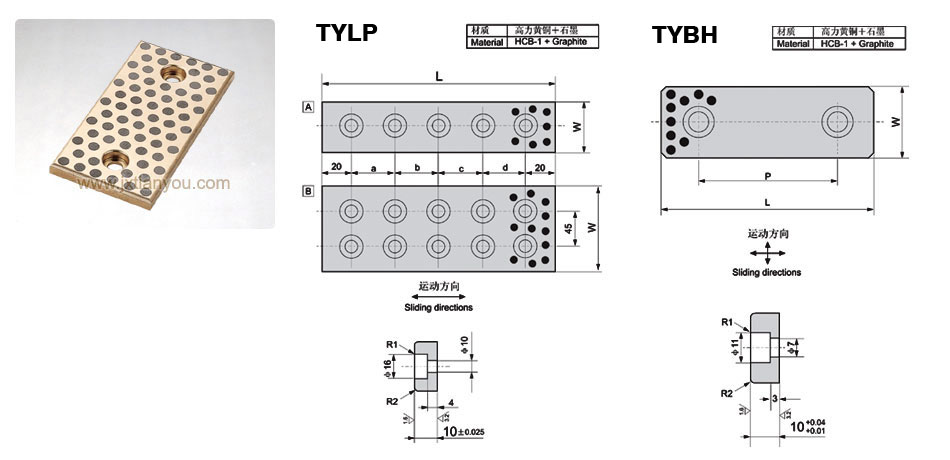

| Unit(單位)：mm | Standard No. | W | L | Bolt location | Bolt | Sketch | |||
|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | type | Q'ty | ||||
| TYLH-35×100 | 35 | 100 | 60 | - | - | - | M8 | 2 | A |
| TYLH-35×150 | 150 | 55 | 55 | - | - | 3 | |||
| TYLH-35×200 | 200 | 55 | 50 | 55 | - | 4 | |||
| TYLH-35×250 | 250 | 70 | 70 | 70 | - | 4 | |||
| TYLH-35×300 | 300 | 65 | 65 | 65 | 65 | 5 | |||
| TYLH-35×350 | 350 | 80 | 75 | 75 | 80 | 5 | |||
| TYLH-50×100 | 50 | 100 | 60 | - | - | - | 2 | ||
| TYLH-50×150 | 150 | 55 | 55 | - | - | 3 | |||
| TYLH-50×200 | 200 | 55 | 50 | 55 | - | 4 | |||
| TYLH-50×250 | 250 | 70 | 70 | 70 | - | 4 | |||
| TYLH-50×300 | 300 | 65 | 65 | 65 | 65 | 5 | |||
| TYLH-50×350 | 350 | 80 | 75 | 75 | 80 | 5 | |||
| TYLH-75×150 | 75 | 150 | 110 | - | - | - | 4 | B | |
| TYLH-75×200 | 200 | 80 | 80 | - | - | 6 | |||
| TYLH-75×250 | 250 | 105 | 105 | - | - | 6 | |||
| TYLH-75×300 | 300 | 85 | 90 | 85 | - | 8 | |||
| TYLH-75×400 | 400 | 120 | 120 | 120 | - | 8 | |||
| TYLH-75×500 | 500 | 115 | 115 | 115 | 115 | 10 | |||
| Standard No. | W | L | P |
|---|---|---|---|
| TYBH-18×75 | 18 | 75 | 45 |
| TYBH-18×100 | 100 | 50 | |
| TYBH-18×125 | 125 | 75 | |
| TYBH-18×150 | 150 | 100 | |
| TYBH-28×75 | 28 | 75 | 45 |
| TYBH-28×100 | 100 | 50 | |
| TYBH-28×125 | 125 | 75 | |
| TYBH-28×150 | 150 | 100 | |
| TYBH-38×75 | 38 | 75 | 45 |
| TYBH-38×100 | 100 | 50 | |
| TYBH-38×125 | 125 | 75 | |
| TYBH-38×150 | 150 | 100 | |
| TYBH-48×75 | 48 | 75 | 45 |
| TYBH-48×100 | 100 | 50 | |
| TYBH-48×125 | 125 | 75 | |
| TYBH-48×150 | 150 | 100 |
