TYBF鑲嵌型固體潤滑軸承

該產品是以高強度銅合金為基體,，并在銅合金面上開出排列有序大小適當?shù)目籽ǎ�再鑲嵌固體潤滑劑而成的軸承,。

這種軸承的優點是使用壽命長,，耐磨性能好，摩擦系數小,，不需要加油潤滑．特別是在低速度高負荷下是有其它軸承不可比擬的特點,。

為了滿足顧客的要求，適應更多的工況場合,，本公司研制了不同基體材料的TYB軸承,，供選用。

該產品廣泛應用在水工機械中的弧門支鉸軸承,，球形關節軸承,，定輪滑動軸承、水輪機導葉輪軸承,、建筑機械,、橋梁、化工,、冶金,、石油、船舶并在各種機械設備中已成為定型產品,。

軸承基材高強度黃銅性能

TYB 標準	TYB-1 高力黃銅	TYB-2 特硬高力黃銅
Cu%	65	65
Sn%
Pb%
Zn%	25	25
Ni%
Al%	6	6
Fe%
Mn%	4	4
密 度	8.0	8.0
硬 度	>210	>250
抗拉強度 N/mm2	>750	>800
伸長率 %	>12	>4
熱脹系數	1.9﹡10 ﹣5/℃	1.9﹡10 ﹣5/℃
表面摩擦系數	0.03～0.20	0.03～0.20
導熱性	60W(m*K)﹣1	60W(m*K)﹣1
溫 度	300℃	300℃
****動承載 N/mm2	100	150
****線速度 m/min	15	10
****PV N/mm2﹡m/min	200	200

軸承摩擦磨損特性(試驗條件)

軸承尺寸	單位壓力	滑動速度	潤滑條件	搖擺角	動磨軸	試驗時間
40*50* L30	P=250kgf/cm2 (24.5N/mm2)	V=1.0 m/min (0.0166m/s)	干摩擦	∝ =90° ( ± 45°)	45#HRC42 - 45Ra0.8

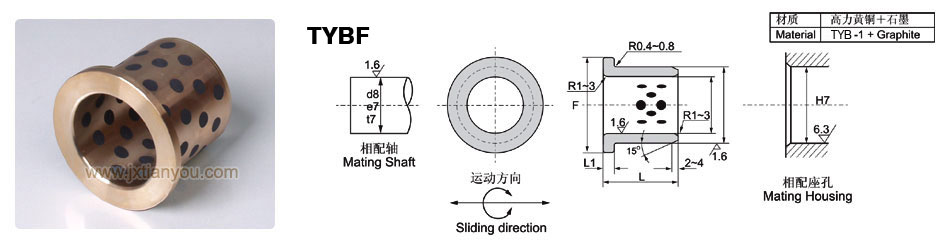

TYBF 尺寸表

Unit(單位)：mm
d	D	IDE7		ODr6		F	l 1 -0.010	L -0.10 -0.30
								15	20	25	30	35	40	50	60	80	100
50	60	50	+0.075 +0.050	60	+0.060 +0.041	75	5				TYBF 5030		TYBF 5040	TYBF 5050	TYBF 5060
55	65	55	+0.090 +0.060	65		80							TYBF 5540		TYBF 5560
60	75	60		75	+0.062 +0.043	90	7.5						TYBF 6040	TYBF 6050		TYBF 6080
63	75	63		75		85										TYBF 6367
70	85	70		85	+0.073 +0.051	105								TYBF 7050		TYBF 7080
75	90	75		90		110									TYBF 7560
80	100	80		100		120	10								TYBF 8060	TYBF 8080	TYBF 80100
90	110	90	+0.107 +0.072	110	+0.076 +0.051	130									TYBF 9060	TYBF 9080
100	120	100		120		150										TYBF 10080	TYBF 100100
120	140	120		140	+0.088 +0.063	170										TYBF 12080	TYBF 120100
