TSG材料是在鋼基上燒結銅球塑料復合層的銅塑鋼基復合材料,。該材料以填充有塑料的銅塑復合層為減摩抗磨工作層,，鋼基起主要承壓作用，而塑料層只起磨合和潤滑作用,。tsg特點是塑料表面層要求盡量薄,，最厚不超過0.1mm，銅層則加大厚度（大于1.5mm）,，表面允許露銅層,。該材料承載能力比鋼還大數倍，當荷載從1~90kn/cm2,，摩擦系數僅為0.127~0.045,，且與鋼軌半徑無關。它是重載,、輕載,、檢修閘門都適應的優越滑道材料。
TSG-2滑道的結構

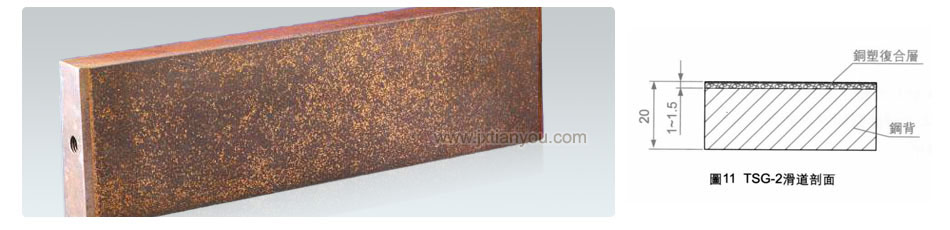

TSG-2滑道屬多孔銅球型復合材料滑道,，其在鋼背上燒結一層粒徑較小的銅球和一層粒徑較大的銅球,，銅球間隙中再燒結改性聚甲醛塑料，剖面結構如下圖所示
TSG-2滑道的摩擦特性
TSG-2滑道的承載力和摩擦學原理基本與ts-70型滑道相同,，下面是滑道試驗結果,，見下圖
TSG-2滑道的磨損特性
試驗采用r=150mm的鋼軌，在線荷載q=2.76kn／mm的條件下進行,，運行速度v=2.2m/min,，返復行程l=0.65m，往復39次停機,，待試件冷卻后,，再依次進行下一次試驗,，試驗行程總共達到1086m，經返復沖擊830次,，結果如圖14所示．
由圖14看出,，磨損行程達1086米時，滑道中部****的磨損深度為220μm,，故滑道的平均磨損率為：i=220/1086=0.203μm/m滑道允許磨損厚度△h=0.5mm,，則允許磨損行程l=500/0.203=2463米：，假設閘門每年運行100米,，則磨損壽命為24.6年,。
TSG-2滑道的設計要求
鋼軌的設計：鋼軌的接頭應焊接，按1：100的坡度磨平,，對于中孔或深孔檢修門,，孔口以上部分鋼軌接頭也應磨平，以防止軌頭在空門上下時出現的沖擊刨削,。
防沖滑塊的應用：為了保護tsg-2滑道不受沖擊刨削,，除鋼軌需將接頭焊接處磨平外，還可在閘門頂兩端安裝兩塊油尼龍滑塊作為防沖擊刨削之用,，防沖尼龍滑塊安裝高度可比tsg-2工作滑道超高0.2-0.5mm,，這樣空載上下門,，防沖滑塊就承擔了沖擊刨削荷載,，從而對tsg-2滑道起了保護作用。
| 型號 | tsg-2 | |
|---|---|---|
| 有效復合層厚度 | 1-1.5 | |
| 允許磨損深度 | 0.5 | |
| 結合層抗剪強度 | ≥16 | |
| 允用荷載（kn/mm） | r=150mm | 3.5 |
| r=300mm | 6.0 | |
| 摩擦系數 | 時效 | ≤0.1 |
| 靜（水） | 0.075 | |
| 動（min) | 0.55 | |
| 標準尺寸 | 厚度 | 20±0.1 |
| 長度 | 2500-0.5 3000-0.5 3500-0.5 4000-0.5 5000-0.5 | |
| 寬度 | 120±0.3 160±0.3 | |
| 非標準件 | 按來原加工 | |
| 外觀 | 塑料允許有少量氣孔 | |
TSG-2 應用特點
- 1.由于銅的承壓強度比塑料高,，加強銅層厚度,，減薄塑料厚度，承壓強度得到相應提高,。
- 2.在有塑料潤滑條件下,，軌道和滑塊界面膜的剪切強度（單位摩擦力）最低，愈往銅層深部剪切強度愈高,，進入銅基體更高,，因而可避免發生以往滑道兼層與銅層結合處剪切破壞情況，較大程度地提高材料抵抗銅軌接頭不平而產生的刨削能力,。
- 3.由于銅層的導熱性能比塑料層好,，因而可避免塑料層由于摩擦熱而造成的升溫流變，還有利提高運行速度和連續運行的行程,。
- 4.抗磨的承載能力和耐磨性將進一步得到提高,。
- 5.由于銅層的抗壓能力主要由分散銅球承擔，在不同的承壓荷載條件下,，實際接觸面積變化主要隨接解斑點多少而變化,，而不隨接觸斑點面積大小而變化,，因而接觸應力將比較小而均勻，這使摩擦具有小而均勻的性質,，即較接近于摩擦系數不隨正壓力而變化的庫侖摩擦特性,。
TSG-2水工鐵閘門平面支承滑道已經在全國各地水電站廣泛應用，客戶反應很好,。TSG-2滑道應用單位：葛洲壩水力發電廠,；黃河三門峽泄流工程二期改建檢修閘門；凌津談灘水利工程,；廣西浮石水電站溢流壩檢修閘門,；三門峽泄流工程建設事故檢修閘門；廣東飛來峽水電站,；福建上杭系金山水電站等單位,。
